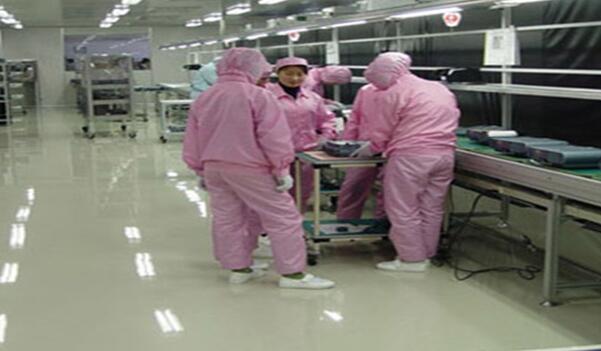

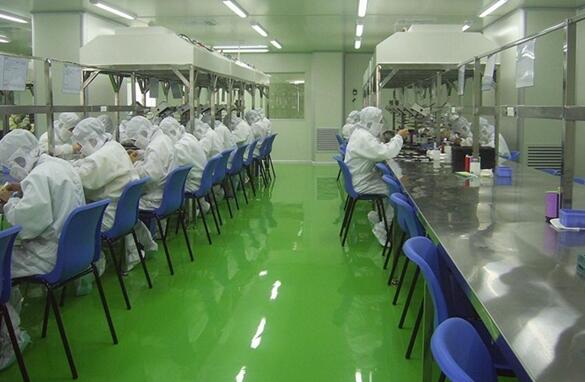

現代工業不斷向電子化、自動化發展，一些高科技型企業和實驗室對地面的要求極高，因此防靜電環氧地坪漆的應用也越來越廣泛，防靜電環氧地坪不僅具有防靜電功能，還有高耐磨和抗沖擊性，防靜電環氧地坪廣泛運用于電訊、通訊廠房，手術室，機房等特殊場所。那么防靜電環氧地坪具體是如何施工的呢？

一、防靜電環氧地坪施工工藝

　　1.水泥地坪要求：

　　新水泥地坪標號在C20以上，保養30天以上必須平整、堅固、不起沙、，含水率8%以下，高低差3mm/2M以下，(環氧地坪的平整度要取決于水泥地坪的平整度)

　　2.素地整理：

　　目的：清除地面表面的浮漿，使地面與底涂增加附著力。

　　采用自吸塵打磨機將所有施工面全部打磨平整毛糙，使環氧底涂能與水泥地面很好的粘合。

　　3.環氧導電底涂施工：

　　目的：封閉表面的灰塵，使底涂滲透地面。做底涂時表面平滑光亮。

　　A：環氧底涂施工前先進行地面含水率測定：以水份計測定，8%以下即可環氧底涂涂裝，若含水率8%以上，可用一塊適當大的吸水紙鋪在地面上，四周用膠帶貼好，使吸水紙密封，一天后，檢查吸水紙點燃情況。若易燃則可以進行涂裝環氧底涂，斷續可燃則含水率偏高，需用潮濕面專用底涂或做防水處理，難燃則含水率太高，地面應再保養，不宜施工或根據地面情況確定。

　　B：環氧底涂配比將底漆主劑20kg與底涂固化劑5kg按重量比4：1進行混合(環氧底涂的固化劑要嚴格按照規定配比混合，不可多加或少加)，采用電動攪拌機充分攪拌5分鐘以上，攪拌均勻后采用滾涂或用手工鏝刀進行涂裝，環氧底漆混合好的材料要在40分鐘內使用完，涂裝時要做到薄而均，涂布后表面有光澤，無光澤處(粗糙之水泥地面)在適當時候進行補涂。(底涂一般表干2H,實干12H。)待底涂干燥后，即可施工中涂層。

　　4.環氧導電中涂砂漿層施工：

　　環氧中涂砂漿層施工方法，先將無溶劑環氧中涂主劑20kg攪拌均勻，然后加入5kg中涂固化劑按重量比4：1混合，采用電動攪拌機充分攪拌5分鐘以上，充分攪拌均勻。(無溶劑環氧中涂與中涂固化劑的配比要嚴格按照規定配比混合，不可多加或少加)。攪拌后，加入1倍以上的石英砂，充分攪拌均勻，倒在地面上，以手工鏝刀進行批涂，批涂時要盡量避免出現刀痕，使整體表面平整。環氧中涂混合好的材料要在30分鐘內使用完.(環氧中涂砂漿層一般表干4H,實干12H。)待環氧中涂砂漿層干燥后，即可施工導電銅箔。

　　5.導電銅箔施工：

　　A：目的面漆之前布置使整體完全導電。

　　B：根據地面的情況決定如何施工。先將網絡的布置畫線，然后用導電銅箔畫線施工。

　　C：銅箔布置完畢后，一定要引出條靜電釋放線路，線路和靜電釋放要連接專用的接地線，不可接到避雷地線上。

　　6.導電中涂膩子層施工：(帶有導電粉末的中涂)

　　導電中涂膩子層施工方法，先將環氧導電中涂主劑20kg攪拌均勻，然后加入5kg中涂固化劑按重量比4：1混合，采用電動攪拌機充分攪拌5分鐘以上，充分攪拌均勻。(環氧導電中涂與中涂固化劑的配比要嚴格按照規定配比混合，不可多加或少加)。攪拌后，加入適量石英粉，充分攪拌均勻，倒在地面上，手工鏝刀進行批涂，批涂時要盡量避免出現刀痕，使整體表面平整。

　　7.打磨清潔施工：

　　待環氧導電中涂膩子層完全干燥后，應用磨光機進行整體全面的打磨處理，將表面的顆粒和其他的突出物打磨平整。使其平整光滑，中涂層全部磨好后，用掃把或吸塵器清理2遍以上。

　　8.環氧防靜電自流平面漆施工：

　　先將環氧防靜電自流平面漆主劑20kg和4kg面漆固化劑按重量比5：1進行混合，采用電動攪拌機充分攪拌5分鐘以上，充分攪拌均勻，攪拌均勻后方可使用,環氧面漆施工應分為二步，第一步應用刮涂得方式進行全面整體的施工。(環氧自流平面涂與面涂固化劑的配比要嚴格按照規定配比混合，不可多加或少加)第二步待第一遍面漆完全干燥后再用專用鏝刀進行鏝涂或噴涂的方式進行全面整體的施工。(環氧防靜電自流平面漆混合好的材料，要在30分鐘左右使用完)

　　9.漆面保護：

　　面漆施工完畢24小時，可穿柔底鞋進入，48小時后可正常使用。一周內不可用水、油、堿酸、硅等化學物涂粘。

　　1.客觀的因素：由市場決定;由具體的施工環境決定

　　2.主觀影響因素：客戶對地坪的見解及認可。

　　如果您的車間或廠房經常行走叉車等重型機械，我們建議您使用環氧樹脂抗壓性防靜電自流平地坪

二、防靜電環氧地坪施工注意事項

　　1、施工方法：噴或刷。

　　2、施工溫度：10℃以上；

　　3、按比例：混合涂料的限定時間為20-30℃15min；10-20℃20min；5-10℃25min；

　　4、環氧防靜電地坪面漆涂刷間隔為24小時/18-25℃。膜厚：300-1000μM；

　　5、平地處理：用磨床把地面磨平；

　　6、封底底漆：刷環氧封底底漆輥一道，增加混凝土表面強度；

　　7、批刮中涂：環氧樹脂批刮材料中加入適量石英砂，批刮應平整；

　　8、修補：根據實際需要施工一兩道，使表面平整；

　　9、自流平涂料滾涂：用滾涂一至二道自流平涂料，使整體表面光亮光滑；

　　10、面層施工后：全固化時間為7天，可承受重載。
