環(huán)氧地坪漆之所以廣受歡迎，是因為其具備優(yōu)良的附著力、良好的韌性、一定的潤濕力及環(huán)保性能，除了這些優(yōu)點之外，還存在能抵抗較重的地下潮氣、抗劃傷性能較差等缺點，下面小編就帶著大家一起來看看環(huán)氧地坪漆的優(yōu)缺點。

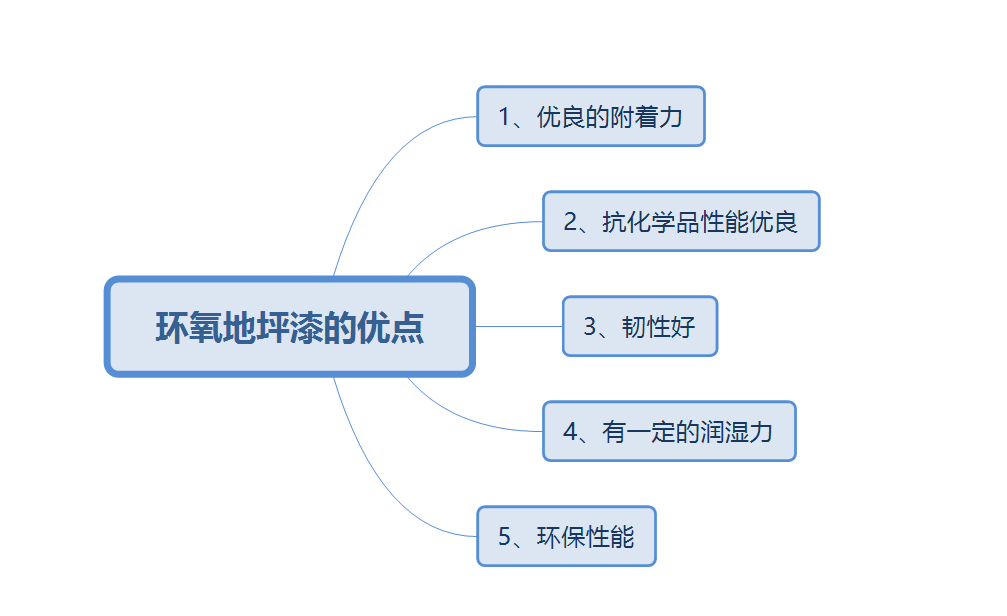

環(huán)氧地坪漆的優(yōu)點

1、優(yōu)良的附著力：環(huán)氧地坪涂料具有許多羥基及醚鍵，所以能與底材料吸附，且環(huán)氧樹脂固化時體積收縮率低（僅2%左右），故漆膜對金屬（鋼，鋁），陶瓷，玻璃，混凝土，木材等極性底材均有優(yōu)良的附著力。

2、抗化學(xué)品性能優(yōu)良：環(huán)氧樹脂中僅有烴基及醚鍵，沒有酯鍵，所以耐堿性尤其突出，一般的油性或醇酸防銹底漆。在腐蝕時陰極部位呈堿性，會被皂化破壞。環(huán)氧地坪涂料耐堿而且附著力好，故可大量用作防腐蝕底漆。又因環(huán)氧地壞涂料固化后呈三維網(wǎng)狀結(jié)構(gòu)，又能耐油類的浸漬，也可大量用于油槽，油輪，飛機(jī)的整體油箱內(nèi)壁襯里等的防腐。

3、韌性好：與熱固性酚醛樹脂涂料相比較，環(huán)氧地坪涂料含芳環(huán)而堅硬，有醚鍵便于分子鏈的旋轉(zhuǎn)，具有一定的韌性，而不像酚醛樹脂很脆（因其交聯(lián)間距比環(huán)氧樹脂短）。環(huán)氧樹脂交聯(lián)間距長，便于內(nèi)旋轉(zhuǎn)，環(huán)氧樹脂的分子量越大則交聯(lián)間距越大。

4、有一定的潤濕力：環(huán)氧樹脂對濕面有一定的潤濕力，尤其在使用聚酰胺樹脂作固化劑時，可制成水下施工涂料，能排擠物體表面的水而涂布，可用于水下結(jié)構(gòu)的搶修和水下結(jié)構(gòu)的防腐蝕施工。

5、環(huán)保性能：環(huán)氧樹脂本身的分子不高，能與各種固化劑配合制造無溶劑，高固體分粉末涂料及水性涂料，符合環(huán)保要求，并能獲得厚膜涂層。

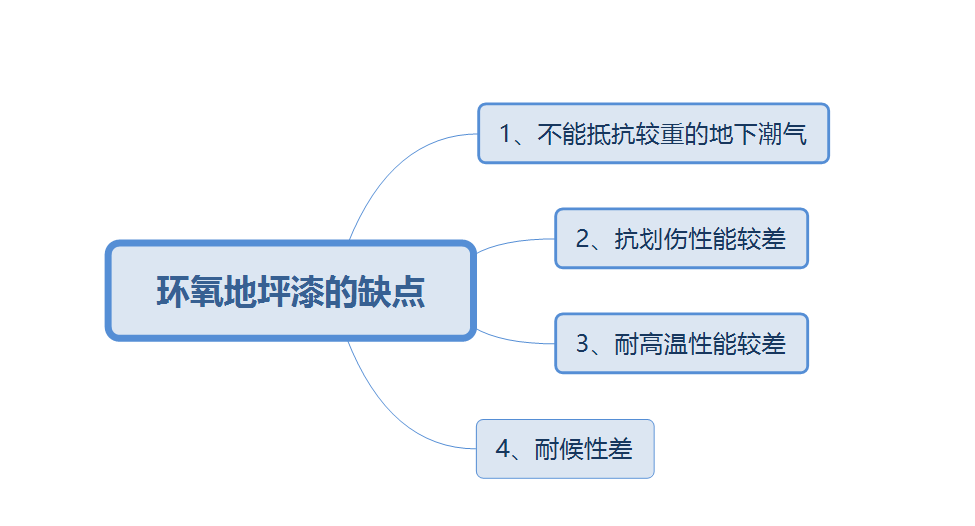

環(huán)氧地坪漆的缺點

1、不能抵抗較重的地下潮氣：環(huán)氧地坪因其分子結(jié)構(gòu)極為密實，地下潮氣無法透過，若一樓地面混凝土基層未做防潮隔離層，則一旦地下潮氣太重，容易將環(huán)氧地坪涂層頂起，前期會形成一個鼓包，隨后就會破裂、脫落。耐水性差要與玻璃布配用使用。

2、抗劃傷性能較差：環(huán)氧地坪涂層對于抵抗砂粒、鐵屑等各類尖銳、堅硬物體的劃傷能力較差。因此、施工環(huán)氧地坪的車間地坪必須經(jīng)常保持地面潔凈。

3、耐高溫性能較差：一般環(huán)氧地坪涂層的最高耐受溫度約為攝氏80度。在某些車輛行走較為頻繁的車間，當(dāng)車輛的行駛速度過快時，一旦出現(xiàn)急剎車或急轉(zhuǎn)彎，則會因為急劇磨擦產(chǎn)生短時高濕使環(huán)氧地坪涂層變軟，同時車輛輪胎上的灰塵會滲入環(huán)氧地坪涂層內(nèi)部，造成局部環(huán)氧地坪涂層擦傷、變色。此損壞部位以有機(jī)溶劑或其它清洗劑均無法徹底清除，唯一的解決辦法是局部修補。

4、耐候性差：環(huán)氧樹脂地坪抗紫外線能力較差，不能長期應(yīng)用于室外，否則會加速老化，如變色、降低強度，甚至粉化、脫層等。環(huán)氧材料易脆，耐老化性差、使用壽命短(平均工3---4年) 所以要改善以上效果，可以把環(huán)氧樹脂平涂型地坪、環(huán)氧樹脂自流平地坪改成復(fù)配地坪：環(huán)氧樹脂磨石地坪、環(huán)氧樹脂彩砂壓砂地坪、環(huán)氧樹脂砂漿型地坪等。

以上就是針對“環(huán)氧地坪漆的優(yōu)缺點”的相關(guān)性介紹，如果大家想要了解更多“環(huán)氧地坪”的內(nèi)容歡迎咨詢我們！
