水性環(huán)氧地坪的施工工藝與溶劑型環(huán)氧地坪的施工工藝及需要的工具完全一致，因此具備溶劑型環(huán)氧地坪施工的團(tuán)隊(duì)完全能夠做好水性環(huán)氧地坪，水性環(huán)氧地坪的施工工藝也是包括基面處理、底涂滲透、中涂找平加厚增強(qiáng)、貼布、批補(bǔ)、面涂以及養(yǎng)護(hù)，但要做好水性環(huán)氧地坪除了注意之前表述的配比、攪拌、適用期、濕度、溫度等事項(xiàng)。

　　混凝土進(jìn)行認(rèn)真打磨，不能漏掉半點(diǎn)不打磨的地方，特別是很多強(qiáng)度不好的區(qū)域，一定要打磨到有強(qiáng)度的地方。否則，疏松的區(qū)域會(huì)隨著涂層脫落，而且時(shí)間會(huì)很快，可能工程還沒(méi)有結(jié)算就會(huì)脫掉。同時(shí)，建議打磨進(jìn)行兩道，兩次呈十字交叉型，以防止有漏點(diǎn)，可以打磨得更加徹底。

　　打磨結(jié)束后，清掃完后，建議用吸塵器吸塵處理，以便涂料更好地滲透，水的張力大，容易影響滲透性；對(duì)于沒(méi)有伸縮縫的地面，要進(jìn)行深切縫，以防止將來(lái)由于混凝土的內(nèi)應(yīng)力，形成不規(guī)則裂縫；有伸縮縫的地方，用鋼筋鉤進(jìn)行清縫，然后用吸塵器進(jìn)行吸塵。

　　有不規(guī)則裂縫的地方，要進(jìn)行切縫處理，用環(huán)氧砂漿進(jìn)行修補(bǔ)，并注意修補(bǔ)的高低差；柱邊和墻角邊用角磨機(jī)進(jìn)行角磨，處理的平整、平滑；有水的地方用吸水器把水處理掉，鏟除表面的泥漿，然后用帶水的洗地機(jī)洗地吸水，處理干凈，晾一天，隨后上底漆；有油污的地方，先把表面的油垢鏟除干凈，然后用清洗劑進(jìn)行清洗，然后再用火烤，如果油污特別嚴(yán)重，需要敲掉混凝土重新澆筑。

施工方案及性能

　　水性環(huán)氧地坪漆，是一種以水為介質(zhì)，可溶于水的環(huán)保材料。其施工時(shí)無(wú)需添加其它化學(xué)溶劑，完全無(wú)刺激性氣味散發(fā)，也不會(huì)對(duì)環(huán)境和施工人員造成傷害。

　　具有附著力強(qiáng)、裝飾性強(qiáng)、硬度高、耐磨性好、耐酸、堿等優(yōu)異性能。

施工步驟

　　主要施工用具

　　地板打磨機(jī)，吸塵機(jī)械，攪拌機(jī)，刷子，刮刀或鋸齒狀鏝刀，消泡輥?zhàn)?帶釘子的輥筒) 等。

　　涂裝地面要求

　　新水泥地坪標(biāo)號(hào)在C20以上，保養(yǎng)30天以上必須平整、堅(jiān)固、不起沙，含水率8%以下，高低差3mm/2M以下。（水性環(huán)氧地坪的平整度要取決于水泥地坪的平整度）

　　基礎(chǔ)處理

　　采用自吸塵打磨機(jī)將所有施工面全部打磨平整毛糙，使水性環(huán)氧底涂能與水泥地面很好的粘合。

　　水性環(huán)氧底涂施工

　　先將水性底涂固化劑15kg與水性底漆主劑5kg按重量比3：1進(jìn)行混合，采用電動(dòng)攪拌機(jī)充分?jǐn)嚢杈鶆蚝螅�再�?:1的水進(jìn)行調(diào)配，充分?jǐn)嚢杈鶆颉?/p>

　　攪拌均勻后采用滾涂或噴涂進(jìn)行涂裝，水性環(huán)氧底漆混合好的材料要在40分鐘內(nèi)使用完，涂裝時(shí)要做到薄而均，涂布后表面有光澤。

　　無(wú)光澤處（粗糙之水泥地面）在適當(dāng)時(shí)候進(jìn)行補(bǔ)涂。（底涂一般表干2H,實(shí)干12H。）待水性底涂干燥后，即可施工水性中涂層。

　　水性環(huán)氧中涂砂漿層施工

　　先將水性中涂固化劑15kg和水性環(huán)氧中涂主劑5kg按重量比3：1進(jìn)行混合，采用電動(dòng)攪拌機(jī)充分?jǐn)嚢杈鶆颍瑪嚢韬蠹?0%-40%的水進(jìn)行調(diào)配后攪拌均勻。

　　加入適量的石英砂，充分?jǐn)嚢杈鶆颍�倒在地面上，以手工鏝刀進(jìn)行批涂，批涂時(shí)要盡量避免出現(xiàn)刀痕，使整體表面平整。

　　水性環(huán)氧中涂混合好的材料要在30分鐘內(nèi)使用完。（水性環(huán)氧中涂砂漿層一般表干4H,實(shí)干12H。）待水性環(huán)氧中涂砂漿層干燥后，即可施工水性中涂膩?zhàn)訉印?

　　水性環(huán)氧中涂膩?zhàn)訉邮┕?/strong>

　　先將水性中涂固化劑15kg和水性環(huán)氧中涂主劑5kg按重量比3：1進(jìn)行混合，采用電動(dòng)攪拌機(jī)充分?jǐn)嚢杈鶆颍瑪嚢韬蠹?0%-40%的水進(jìn)行調(diào)配后攪拌均勻。

　　加入適量石英粉，充分?jǐn)嚢杈鶆颍�倒在地面上，手工鏝刀進(jìn)行批涂，批涂時(shí)要盡量避免出現(xiàn)刀痕，使整體表面平整。

　　打磨清潔施工

　　待水性環(huán)氧中涂膩?zhàn)訉油耆�干燥后，�?yīng)用磨光機(jī)進(jìn)行整體全面的打磨處理，將表面的顆粒和其他的突出物打磨平整。使其平整光滑，中涂層全部磨好后，用掃把或吸塵器清理2遍以上。

　　水性環(huán)氧面漆施工

　　先將水性環(huán)氧面漆固化劑20kg和水性環(huán)氧面漆主劑5kg按重量比4：1進(jìn)行混合，采用電動(dòng)攪拌機(jī)充分?jǐn)嚢杈鶆颍瑪嚢韬蠹?0%的水進(jìn)行調(diào)配后攪拌均勻，后方可進(jìn)行水性環(huán)氧面漆施工，分為兩步施工：

　　第一步應(yīng)用刮涂的方式進(jìn)行全面整體的施工。

　　第二步待第一遍水性面漆完全干燥后再用滾涂或噴涂的方式進(jìn)行全面整體的施工。（水性環(huán)氧面漆混合好的材料要在30分鐘左右使用完）

　　漆面保護(hù)

　　水性環(huán)氧面漆施工完畢24小時(shí)，可穿柔底鞋進(jìn)入，48小時(shí)后可正常使用。一周內(nèi)不可用水、油、堿酸、硅等化學(xué)物涂粘。

水性環(huán)氧地坪的施工細(xì)節(jié)

　　1.基面處理對(duì)于環(huán)氧地坪非常重要，在之前表述了環(huán)氧的缺點(diǎn)“固化物偏脆，伸長(zhǎng)率小，剝離強(qiáng)度低”，如果環(huán)氧做在強(qiáng)度較低的基面上，抗剝離強(qiáng)度差而導(dǎo)致脫落、起皮等問(wèn)題，因此基面一定要打磨并清理干凈，對(duì)于高強(qiáng)度的基面，表層也有一層無(wú)強(qiáng)度的浮塵，通過(guò)打磨清除浮塵并打開(kāi)毛細(xì)孔；對(duì)于低強(qiáng)度甚至跑砂的基面，務(wù)必將跑砂層全部清除完整；對(duì)于耐磨、硬化、水泥自流平、老環(huán)氧等基面通過(guò)高強(qiáng)噴砂等方法將基面拉毛粗化處理。

　　2.底涂在環(huán)氧地坪體系中起到承上啟下的作用，不僅滲透增強(qiáng)基面強(qiáng)度，而且對(duì)環(huán)氧與基面的粘結(jié)起到絕對(duì)關(guān)健的作用，因此底涂一定要滲透到位，底涂的施工一定要采用橫豎兩個(gè)方向十字交叉滾涂，這樣保證底涂在基面有足夠的停留時(shí)間滲透又能保證均勻一致，對(duì)于較差基面，底涂要做兩道，而有些朋友使用刮涂的方法做底涂，存在著物料太少而滲透不到位或者凹坑堆積的物料太多而固化不好的兩種極端，基面處理不好和底涂涂裝不到位在出問(wèn)題的環(huán)氧地坪中占很大比例，而且出現(xiàn)問(wèn)題都是比較嚴(yán)重的，直接從基面層脫落，因此必須引起足夠重視。

　　3.中涂砂漿關(guān)鍵要把握好材料的配比，不同的厚度選擇不同粗細(xì)的砂子，砂子越粗越好。一般砂子的粒徑選擇厚度一半為最佳，如果太細(xì)，不僅費(fèi)料（理論上1個(gè)粒徑2mm的砂子需要8個(gè)粒徑1mm的砂子耗用環(huán)氧粘結(jié)而成，且粘結(jié)的強(qiáng)度還不如單粒砂子）而且存在厚度達(dá)不到、容易開(kāi)裂等問(wèn)題。如果一次性做的厚度超過(guò)砂子粒徑的兩倍，則要求添加水泥，并在保證容易施工的前提下調(diào)的盡可能粘稠，添加水泥不僅增加填料添加比例降低成本，而且水泥能將厚涂層內(nèi)部的水消耗并增加強(qiáng)度，但水泥表現(xiàn)出剛性，因此做較薄砂漿不建議添加。

　　對(duì)于耐磨、硬化、水泥自流平等地面在未做拉毛粗化處理時(shí)不建議做中涂，因?yàn)榇祟惖孛娴淄侩y于滲透，如果涂層太厚與基面的熱膨脹系數(shù)差異太大，容易導(dǎo)致厚涂層的環(huán)氧剝離脫落，一旦出現(xiàn)問(wèn)題就像掀地毯一樣。

　　4.面涂一定要薄涂多道均勻涂裝，前面表述了水性環(huán)氧的水僅僅是降低粘度的作用，在混合面涂時(shí)保證易施工的前提下盡量少加水，同時(shí)每次加水比例需一致，施工時(shí)采用橫豎兩個(gè)方向十字交叉滾涂，盡量保證涂膜厚薄一致。

　　水性環(huán)氧面涂更多的建議是做成薄涂，是因?yàn)樗�性環(huán)氧與溶劑型環(huán)氧相同的性質(zhì)，水或溶劑都要揮發(fā)，而不像無(wú)溶劑環(huán)氧固含量非常高，現(xiàn)假設(shè)用固含量70%的水性環(huán)氧做3mm自流平（市場(chǎng)上一般水性環(huán)氧面涂固含量50%左右，因此這個(gè)假設(shè)是高于正常固含量），將存在表層水的快速揮發(fā)而成膜致使內(nèi)部的水很難快速揮發(fā)，影響內(nèi)部交聯(lián)固化，形成外硬內(nèi)軟的夾心涂膜，隨著時(shí)間的推移，內(nèi)部的水份又會(huì)緩慢的揮發(fā)，因此理論上存在30%的體積收縮，這勢(shì)必會(huì)增大涂膜的內(nèi)應(yīng)力，如果通過(guò)添加纖維素可形成支撐骨架的物質(zhì)降低收縮，也會(huì)犧牲很大的強(qiáng)度，就像水泥自流平強(qiáng)度低于普通水泥砂漿。

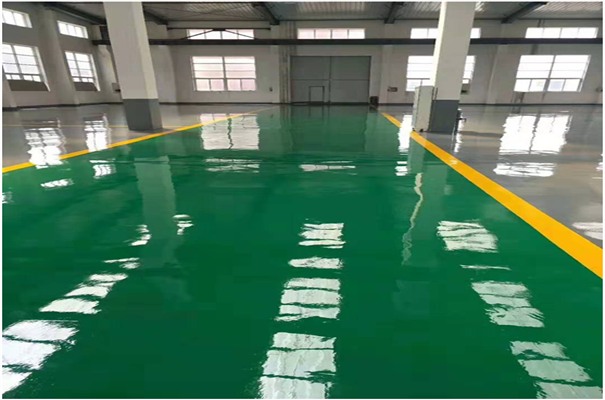

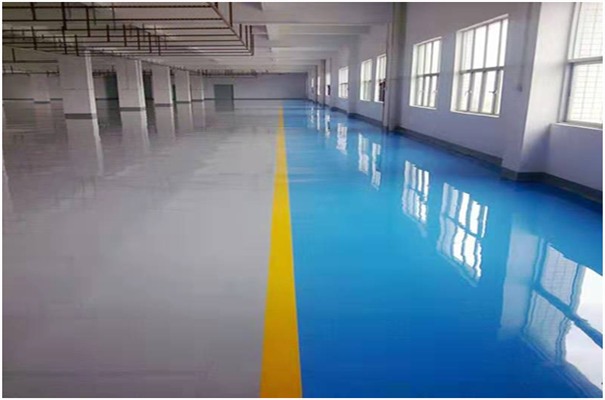

　　適用場(chǎng)所

　　廣泛適用于各種潮濕地面，各種廠房、倉(cāng)庫(kù)、一樓無(wú)防潮層的地面，各種地下停車場(chǎng)等潮氣比較重的地面。適用行業(yè)不限，如電子、電器、醫(yī)藥醫(yī)療、航空航天及食品飲料等行業(yè)。
